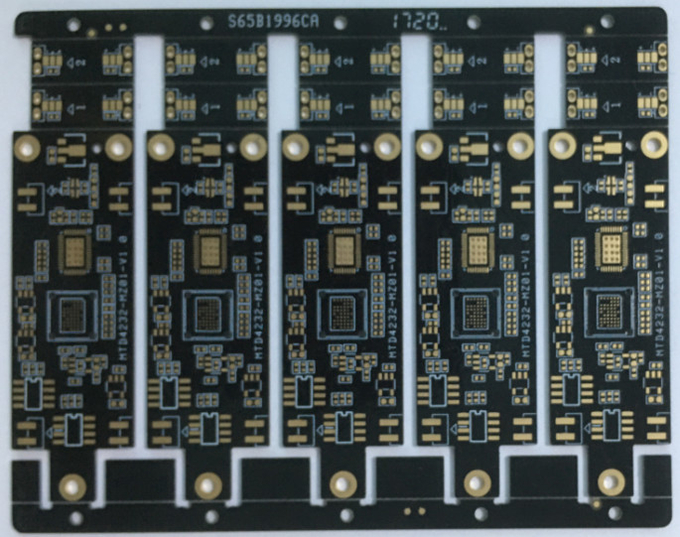

τα PCB πρωτοτύπων πάχους 1.2mm επιβιβάζονται στη μαύρη μάσκα ΕΠΙ-α-160 ύλης συγκολλήσεως πρότυπα

τα PCB πρωτοτύπων πάχους 1.2mm επιβιβάζονται στη μαύρη μάσκα ΕΠΙ-α-160 ύλης συγκολλήσεως πρότυπα

τα PCB πρωτοτύπων πάχους 1.2mm επιβιβάζονται στη μαύρη μάσκα ΕΠΙ-α-160 ύλης συγκολλήσεως πρότυπα
1.2mm Thickness Prototype PCB Board Black Solder Mask IPC-A-160 Standard
τα PCB πρωτοτύπων πάχους 1.2mm επιβιβάζονται στη μαύρη μάσκα ΕΠΙ-α-160 ύλης συγκολλήσεως πρότυπα
Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: ACCPCB
Πιστοποίηση: ISO,SGS,TS16949
Αριθμό μοντέλου: S1020
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 η/υ
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Κενού συσκευασίας
Χρόνος παράδοσης: 3-5 ημέρες
Όροι πληρωμής: T/T, Western Union, Paypal
Δυνατότητα προσφοράς: 50000SQ.M/PER ΜΗΝΑΣ
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: KB FR4 Τελειώστε το πάχος: 1.20mm
Η επιφάνεια τελειώνει: ENIG Χρήση: μετασχηματιστής
Μάσκα ύλης συγκολλήσεως: Πράσινος Πάχος χαλκού: 1oz όλο το στρώμα
Υπηρεσία: Προσαρμόστε Ελάχιστο μέγεθος τρυπών: 0.1mm
Ελάχιστο πλάτος γραμμών: 4mil Ελάχιστο διάστημα γραμμών: 0.1mm4mil)
Υψηλό φως:

γρήγορη στροφή πλακέτα

,

πλακέτα κυκλώματος πρωτότυπο

τα PCB πρωτοτύπων πάχους 1.2mm επιβιβάζονται στη μαύρη μάσκα ΕΠΙ-α-160 ύλης συγκολλήσεως πρότυπα



Περιγραφή παραγωγής:

αυτός ο πίνακας είναι 2 στρώμα που χρησιμοποιείται στο μετασχηματιστή. μπορούμε να δεχτούμε το πρωτότυπο PCB, samll μέσου και μεγάλου όγκος volum. κανένα αίτημα MOQ για νέο order.all του PCB μας δεν είναι συνερχόμενη πιστοποίηση UL, TS 16949, ROHS, του ISO κ.λπ.



Βασικά προδιαγραφές/ιδιαίτερα χαρακτηριστικά:

Αριθμός στρωμάτων: Διπλό στρώμα πλευρών
Υλικό βάσεων: KB FR4
Πάχος χαλκού:

1 / 1 oz πάχος χαλκού

Πάχος:

2,0 χιλ.

Μέγεθος:

100 X 90 χιλ.

Cooper στις τρύπες: ελάχιστο 20um
Επιφάνεια που τελειώνει:

ENIG

Μάσκα ύλης συγκολλήσεως:

LPI

Μάσκα ύλης συγκολλήσεως:

Κόκκινος

Μύθοι: Μαύρος
Ανοχή τρυπών διάτρυσης: +/-3 mil (0.075mm)
Ελάχιστη ανοχή περιλήψεων: +/-4 mil (0.10mm)
Σχεδιάγραμμα περιλήψεων: Punching, δρομολόγηση, CNC που καθοδηγεί + κομμένος
Πιστοποιητικό: UL, CQC, TS16949, ISO14000, ROHS
Συστροφή και τόξο: όχι περισσότεροι από 0,75%



Ροή Chart.pdf PCB



Άκαμπτη τεχνική ικανότητα PCB:

Στοιχεία Τεχνική ικανότητα
Στρώματα 1-28 στρώματα Ελάχιστα πλάτος/διάστημα γραμμών 4mil

Max.board μέγεθος (single&doule

πλαισίωσε)

600*1200mm Min.annular χτυπήστε το πλάτος: vias 3mil
Η επιφάνεια τελειώνει

Αμόλυβδη, χρυσή λάμψη HAL

Ασήμι βύθισης, χρυσός βύθισης, Sn βύθισης,

σκληρός χρυσός, OSP, ect

Min.board πάχος (πολυστρωματικό) 4layers: 0.4mm
6layers: 0.6mm
8layers: 1.0mm
10layers: 1.20mm
Υλικά πινάκων

FR-4 υψηλό Tg υψηλό CTI αλόγονο ελεύθερο υψηλή συχνότητα (rogers, taconic,

PTFE, nelcon,

ISOLA, polyclad 370 ωρ.) βαρύς χαλκός,

Φύλλο πλαστικού βάσεων μετάλλων clade

Πάχος επένδυσης (τεχνική:

Βύθιση Ni/Au)

Τύπος επένδυσης: Νι IMM, ελάχιστο/ανώτατο πάχος: 100/150U» τύπος επένδυσης: Au IMM, ελάχιστο/ανώτατο πάχος: 2/4U»
Έλεγχος σύνθετης αντίστασης ± 10%

Απόσταση μεταξύ

γραμμή για να επιβιβαστεί στην άκρη

Περίληψη: 0.2mm

Β-ΠΕΡΙΚΟΠΗ: 0.4mm

Πάχος χαλκού βάσεων (εσωτερικό

και εξωτερικό στρώμα)

Ελάχιστο πάχος: 0,5 OZ Max.thickness: 6OZ Min.hole μέγεθος (πάχος ≥2mm πινάκων) Πτυχή ratio≤16
Τελειωμένο πάχος χαλκού Εξωτερικά στρώματα:
Min.thickness 1 OZ,
Max.thickness 10 OZ
Εσωτερικά στρώματα:
Min.thickness: 0.5OZ,
Max.thickness: 6 OZ
Max.board πάχος (single&doule πλαισιωμένος) 3.20mm



Πλεονεκτήματα:
• Ρητή υπαιτιότητα προϊόντων, που παίρνει τα πρότυπα ΕΠΙ-α-160
• Προεπεξεργασία εφαρμοσμένης μηχανικής πριν από την παραγωγή
• Έλεγχος διεργασίας παραγωγής (5Ms)
• Ε-δοκιμή 100%, οπτική επιθεώρηση 100%, συμπεριλαμβανομένου IQC, IPQC, FQC, OQC
• Επιθεώρηση 100% AOI, συμπεριλαμβανομένης της ακτίνας X, τρισδιάστατες μικροσκόπιο και ICT
• Υψηλής τάσεως δοκιμή, δοκιμή ελέγχου σύνθετης αντίστασης
• Τμήμα μικροϋπολογιστών, ικανότητα συγκόλλησης, θερμική δοκιμή πίεσης, συγκλονίζοντας δοκιμή
• Στο εσωτερικό παραγωγή PCB
• Κανένα ελάχιστη ποσότητα διαταγής και ελεύθερο δείγμα
• Εστίαση στη χαμηλή έως μέση παραγωγή όγκου
• Γρήγορη και έγκαιρη παράδοση





τα PCB πρωτοτύπων πάχους 1.2mm επιβιβάζονται στη μαύρη μάσκα ΕΠΙ-α-160 ύλης συγκολλήσεως πρότυπα 0

  •



FAQ:

1. Πώς ACCPCB εξασφαλίζει ποιότητα;

   Υψηλός μας - τα ποιοτικά πρότυπα επιτυγχάνονται με τον ακόλουθο.

1.1 η διαδικασία ελέγχεται αυστηρά κάτω από τα πρότυπα του ISO 9001:2008.
1.2 εκτενής χρήση του λογισμικού στη διαχείριση της διαδικασίας παραγωγής
1.3 εξοπλισμοί και εργαλεία δοκιμής κράτος--τέχνης. Π.χ. πετώντας έλεγχος, ε-δοκιμή, επιθεώρηση ακτίνας X, AOI (αυτοματοποιημένος οπτικός επιθεωρητής).
1.4.Dedicated ομάδα εξασφάλισης ποιότητας με τη διαδικασία περιπτωσιολογικής ανάλυσης αποτυχίας

2. Ποια είδη πινάκων μπορεί ACCPCB να επεξεργαστεί;

   Κοινό FR4, υψηλός-TG και αλόγονο-ελεύθεροι πίνακες, Rogers, Αρλόν, Telfon, αργίλιο/χαλκός-βασισμένοι πίνακες, pi, κ.λπ.


3. Ποια στοιχεία απαιτούνται για την παραγωγή PCB;

   Αρχεία PCB Gerber με το σχήμα rs-274-Χ.


4. Ποια είναι η χαρακτηριστική ροή διαδικασίας για το πολυστρωματικό PCB;

   Ο υλικός κοπής → εσωτερικός ξηρός εσωτερικός AOI ταινιών → εσωτερικός σωρός στρώματος → χαρακτικής → πολυ -πολυ-bond→ που πιέζει επάνω → που τρυπά → με τρυπάνι PTH επιτροπής → επένδυσης → την εξωτερική ξηρά ταινιών → σχεδίων εξωτερική AOI επένδυσης → εξωτερική επιφάνεια Mark → τμημάτων μασκών → ύλης συγκολλήσεως → χαρακτικής → τελειώνει → καθοδηγώντας την οπτική επιθεώρηση → → E/T.


5. Πόσοι τύποι επιφανειών τελειώνουν ACCPCB μπορούν να κάνουν;

   ο ηγέτης έχει την πλήρη σειρά επιφάνειας να τελειώσει, όπως: ENIG, OSP, εάν-HASL, χρυσή επένδυση (μαλακά/σκληρά), ασήμι βύθισης, κασσίτερος, ασημένια επένδυση, επένδυση κασσίτερου βύθισης, μελάνι άνθρακα και κ.λπ…. OSP, ENIG, OSP + ENIG που χρησιμοποιείται συνήθως στο HDI, συνήθως συστήνουμε ότι χρησιμοποιείτε έναν πελάτη ή ένα OSP OSP + ENIG εάν μέγεθος BGA PAD λιγότερο από 0,3 χιλ.
