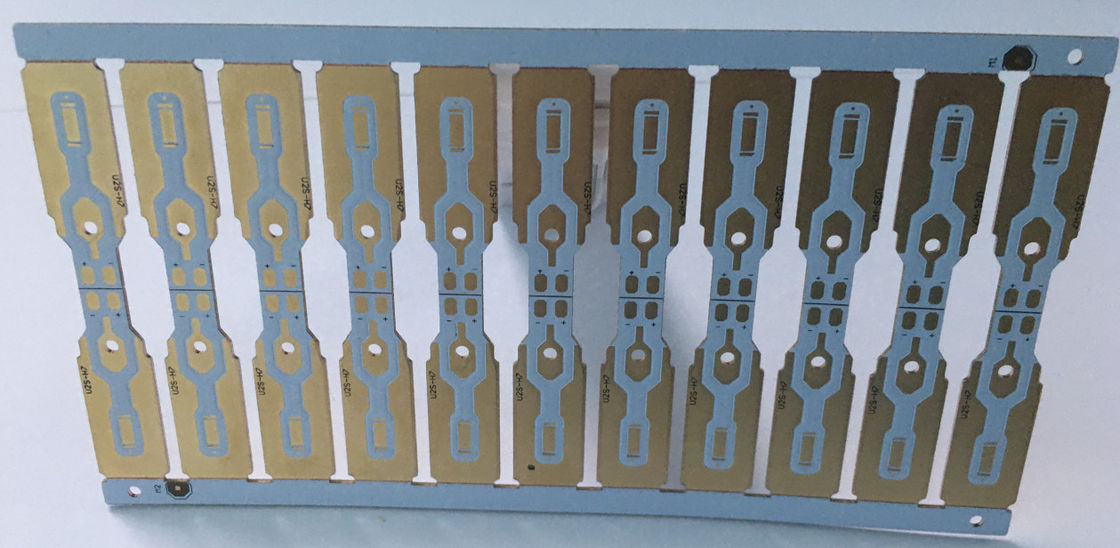

Διπλό στρώμα 1 Oz 0.2mm ελαφρύς πίνακας PCB των οδηγήσεων πάχους
0.2mm πάχους των οδηγήσεων ελαφρύ PCB PCB αλουμινίου κάπρων πλαισιωμένο διπλάσιο για το οδηγημένο PCB οδηγών
Περιγραφή παραγωγής:
Ένας διπλός πλαισιωμένος πίνακας στρώματος. χρησιμοποιείται στον οδηγημένο οδηγό. τα όλα PCB μας είναι συνερχόμενο πρωτότυπο UL, TS 16949, ROHS, του ISO κ.λπ. certification.PCB, samll volum, ο μέσος και μεγάλος όγκος γίνεται αποδεκτός. κανένα αίτημα MOQ για τη νέα διαταγή.
Βασικές προδιαγραφές του PCB οδηγών των οδηγήσεων:
| Τύποι παραγωγής: |
Άκαμπτο PCB |
|
Στρώμα:
|
PCB δύο στρωμάτων |
| Υλικό βάσεων: |
PCB βάσεων αλουμινίου |
| Πάχος χαλκού: |
1 oz |
| Πάχος πινάκων: |
0,2 χιλ. |
| Τα λεπτά τελειώνουν το μέγεθος τρυπών: |
8 mil (0.10mm) |
| Ελάχιστο πλάτος γραμμών: |
4 mil |
| Ελάχιστο διάστημα γραμμών: |
4 mil |
| Επιφάνεια που τελειώνει: |
ENIG, OSP, HASL, χρυσή, χρυσή επένδυση βύθισης |
| Ανοχή τρυπών διάτρυσης: |
+/-3 mil (0.075mm) |
| Ελάχιστη ανοχή περιλήψεων: |
+/-4 mil (0.10mm) |
| Μέγεθος επιτροπής εργασίας: |
ανώτατος: 1200mmX600mm (47» X24») |
| Σχεδιάγραμμα περιλήψεων: |
Punching, δρομολόγηση, CNC που καθοδηγεί + κομμένος |
| Μάσκα ύλης συγκολλήσεως: |
LPI μάσκα ύλης συγκολλήσεως, μάσκα Peelable |
| Χρώμα μασκών ύλης συγκολλήσεως: |
Μπλε, μαύρος, κίτρινος, μεταλλίνη πράσινη |
| Πιστοποιητικό: |
UL, CQC, TS16949, ISO14000, ROHS |
| Χρώμα Silkscreen: |
Άσπρος |
| Συστροφή και τόξο: |
όχι περισσότεροι από 0.75% |
Ροή Chart.pdf PCB
Εφαρμογή προϊόντων:
1, καταναλωτικά ηλεκτρονικά: TV, DVD, ψηφιακό Caramer, αέρας conditoner, ψυγείο, μετασχηματιστής κ.λπ.
2, επικοινωνία τηλεπικοινωνιών: ασύρματη κάρτα του τοπικού LAN, XDSL δρομολογητής, κεντρικοί υπολογιστές, οπτική συσκευή, σκληρός δίσκος κ.λπ.
3, βιομηχανικοί έλεγχοι: Ιατρική συσκευή, εξοπλισμός UPS, συσκευή ελέγχου κ.λπ.
4, όργανο ελέγχου ασφάλειας: Τηλέφωνο Moible, PDA, ΠΣΤ, caramer όργανο ελέγχου κ.λπ.
5, όχημα Electronices: Αυτοκίνητο κ.λπ.
6, στρατιωτικός & υπεράσπιση: Στρατιωτικά όπλα κ.λπ.
Άκαμπτη τεχνική ικανότητα PCB:
| Στοιχεία |
Τεχνική ικανότητα |
| Στρώματα |
1-28 στρώματα |
Ελάχιστα πλάτος/διάστημα γραμμών |
4mil |
|
Max.board μέγεθος (single&doule
πλαισίωσε)
|
600*1200mm |
Min.annular χτυπήστε το πλάτος: vias |
3mil |
| Η επιφάνεια τελειώνει |
Αμόλυβδη, χρυσή λάμψη HAL
Ασήμι βύθισης, χρυσός βύθισης, Sn βύθισης,
σκληρός χρυσός, OSP, ect
|
Min.board πάχος (πολυστρωματικό) |
4layers: 0.4mm 6layers: 0.6mm
8layers: 1.0mm
10layers: 1.20mm
|
| Υλικά πινάκων |
FR-4 υψηλό Tg υψηλό CTI αλόγονο ελεύθερο υψηλή συχνότητα (rogers, taconic,
PTFE, nelcon,
ISOLA, polyclad 370 ωρ.) βαρύς χαλκός,
Φύλλο πλαστικού βάσεων μετάλλων clade
|
Πάχος επένδυσης (τεχνική:
Βύθιση Ni/Au)
|
Τύπος επένδυσης: Νι IMM, ελάχιστο/ανώτατο πάχος: 100/150U» τύπος επένδυσης: Au IMM, ελάχιστο/ανώτατο πάχος: 2/4U» |
| Έλεγχος σύνθετης αντίστασης |
± 10% |
Απόσταση μεταξύ
γραμμή για να επιβιβαστεί στην άκρη
|
Περίληψη: 0.2mm
Β-ΠΕΡΙΚΟΠΗ: 0.4mm
|
|
Πάχος χαλκού βάσεων (εσωτερικό
και εξωτερικό στρώμα)
|
Ελάχιστο πάχος: 0,5 OZ Max.thickness: 6OZ |
Min.hole μέγεθος (πάχος ≥2mm πινάκων) |
Πτυχή ratio≤16 |
| Τελειωμένο πάχος χαλκού |
Εξωτερικά στρώματα: Min.thickness 1 OZ, Max.thickness 10 OZ
Εσωτερικά στρώματα:
Min.thickness: 0.5OZ,
Max.thickness: 6 OZ
|
Max.board πάχος (single&doule πλαισιωμένος) |
3.20mm |
Χρονική ανοχή:
| Χρονική ανοχή |
2 /L |
4 /L |
6/ Λ |
8/ Λ |
| Διαταγή δειγμάτων |
3-5days |
6-8days |
10-12days |
12-14days |
| Μαζική παραγωγή |
7-9days |
8-10days |
12-15days |
15-18days |
FAQ:
1. Ποια είδη πινάκων μπορεί ACCPCB να επεξεργαστεί;
Κοινό FR4, υψηλός-TG και αλόγονο-ελεύθεροι πίνακες, Rogers, Αρλόν, Telfon, αργίλιο/χαλκός-βασισμένοι πίνακες, pi, κ.λπ.
2. Ποια στοιχεία απαιτούνται για την παραγωγή PCB;
Αρχεία PCB Gerber με το σχήμα rs-274-Χ.
3. Ποια είναι η χαρακτηριστική ροή διαδικασίας για το πολυστρωματικό PCB;
Ο υλικός κοπής → εσωτερικός ξηρός εσωτερικός AOI ταινιών → εσωτερικός σωρός στρώματος → χαρακτικής → πολυ -πολυ-bond→ που πιέζει επάνω → που τρυπά → με τρυπάνι PTH επιτροπής → επένδυσης → την εξωτερική ξηρά ταινιών → σχεδίων εξωτερική AOI επένδυσης → εξωτερική επιφάνεια Mark → τμημάτων μασκών → ύλης συγκολλήσεως → χαρακτικής → τελειώνει → καθοδηγώντας την οπτική επιθεώρηση → → E/T.
4. Πόσοι τύποι επιφανειών τελειώνουν ACCPCB μπορούν να κάνουν;
ACCPCB έχει την πλήρη σειρά επιφάνειας να τελειώσει, όπως: ENIG, OSP, εάν-HASL, χρυσή επένδυση (μαλακά/σκληρά), ασήμι βύθισης, κασσίτερος, ασημένια επένδυση, επένδυση κασσίτερου βύθισης, μελάνι άνθρακα και κ.λπ…. OSP, ENIG, OSP + ENIG που χρησιμοποιείται συνήθως στο HDI, συνήθως συστήνουμε ότι χρησιμοποιείτε έναν πελάτη ή ένα OSP OSP + ENIG εάν μέγεθος BGA PAD λιγότερο από 0,3 χιλ.
5. Πώς ACCPCB εξασφαλίζει ποιότητα;
Υψηλός μας - τα ποιοτικά πρότυπα επιτυγχάνονται με τον ακόλουθο.
1.1 η διαδικασία ελέγχεται αυστηρά κάτω από τα πρότυπα του ISO 9001:2008.
1.2 εκτενής χρήση του λογισμικού στη διαχείριση της διαδικασίας παραγωγής
1.3 εξοπλισμοί και εργαλεία δοκιμής κράτος--τέχνης. Π.χ. πετώντας έλεγχος, ε-δοκιμή, επιθεώρηση ακτίνας X, AOI (αυτοματοποιημένος οπτικός επιθεωρητής).
1.4.Dedicated ομάδα εξασφάλισης ποιότητας με τη διαδικασία περιπτωσιολογικής ανάλυσης αποτυχίας
