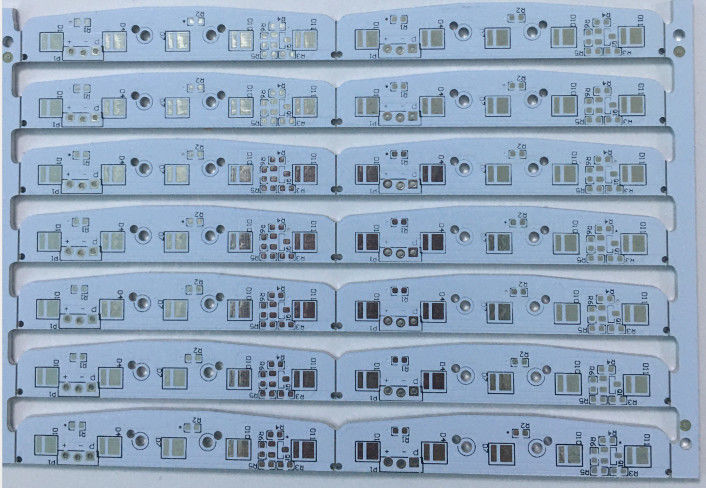

HAL μέσω του διπλασίου τρυπών πλαισίωσε τον πίνακα κυκλωμάτων 2 PCB PWB στρώματος

HAL μέσω του διπλασίου τρυπών πλαισίωσε τον πίνακα κυκλωμάτων 2 PCB PWB στρώματος

HAL μέσω του διπλασίου τρυπών πλαισίωσε τον πίνακα κυκλωμάτων 2 PCB PWB στρώματος
HAL Through Hole Double Sided 2 Layer PCB PWB Circuit Board
HAL μέσω του διπλασίου τρυπών πλαισίωσε τον πίνακα κυκλωμάτων 2 PCB PWB στρώματος
Λεπτομέρειες:
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: ACCPCB
Πιστοποίηση: ISO,SGS,TS16949
Αριθμό μοντέλου: S1021
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: PC 1
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: κενή συσκευασία
Χρόνος παράδοσης: 3-5days
Όροι πληρωμής: T/T, Western Union, Paypal
Δυνατότητα προσφοράς: 50000SQ.M/Per μήνας
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: KB FR4 Αρίθμηση: Διπλάσιο που πλαισιώνεται
Η επιφάνεια τελειώνει: HAL αμόλυβδο εφαρμογή: SMD ΠΟΥ ΟΔΗΓΕΊΤΑΙ
Μάσκα ύλης συγκολλήσεως: Μπλε, πράσινο, μαύρο, κίτρινο κ.λπ. Πάχος χαλκού: 1 oz όλο το στρώμα
Ελάχιστο μέγεθος τρυπών: 8 mil/6 mil Ελάχιστο διάστημα γραμμών: 4mil
Ελάχιστο πλάτος γραμμών: 4mil Υπηρεσία: Προσαρμοσμένο PCB
Υψηλό φως:

2 πίνακας κυκλωμάτων PCB PWB στρώματος

,

1 Oz διπλός πλαισιωμένος PWB πίνακας κυκλωμάτων

,

HAL μέσω του πίνακα κυκλωμάτων τρυπών PWB

HAL μέσω του διπλασίου τρυπών πλαισίωσε τον πίνακα κυκλωμάτων 2 PCB PWB στρώματος

ο πίνακας κυκλωμάτων 2 PCB PWB στρώματος με HAL μέσω του πίνακα κυκλωμάτων τρυπών για το smd οδήγησε την επιτροπή PCB



Περιγραφή παραγωγής του πίνακα των οδηγήσεων SMD:

Τύποι παραγωγής:

Άκαμπτο PCB

Στρώμα:

δύο - πλαισιωμένος

Υλικό βάσεων:

FR4



Πάχος χαλκού:

1 oz

Πάχος πινάκων:

0.4mm

Τα λεπτά τελειώνουν το μέγεθος τρυπών:

8 mil (0.20mm)

Ελάχιστο πλάτος γραμμών:

4 mil

Ελάχιστο διάστημα γραμμών:

4 mil

Επιφάνεια που τελειώνει:

ENIG, OSP, HASL αμόλυβδο, χρυσή, χρυσή επένδυση βύθισης

Ανοχή τρυπών διάτρυσης:

+/-3 mil    (0.075mm)

Ελάχιστη ανοχή περιλήψεων:

+/-4 mil    (0.10mm)

Μέγεθος επιτροπής εργασίας:

ανώτατος: 1200mmX600mm (47» X24»)

Σχεδιάγραμμα περιλήψεων:

Punching, δρομολόγηση, CNC που καθοδηγεί + κομμένος

Μάσκα ύλης συγκολλήσεως:

LPI μάσκα ύλης συγκολλήσεως, μάσκα Peelable

Χρώμα μασκών ύλης συγκολλήσεως:

Μπλε, μαύρος, κίτρινος, μεταλλίνη πράσινη

Πιστοποιητικό:

UL, CQC, TS16949, ISO14000, ROHS

Χρώμα Silkscreen:

Άσπρος

Συστροφή και τόξο:

όχι περισσότεροι από 0.75%



Ροή Chart.pdf PCB



Εφαρμογή προϊόντων:

Τα προϊόντα μας χρησιμοποιούνται ευρέως στο μετρητή, ιατρικό, ηλιακή ενέργεια, κινητή, επικοινωνία, βιομηχανικός έλεγχος, ηλεκτρονική δύναμης, ασφάλεια, κατανάλωση, υπολογιστής, αυτοκίνητος, αεροδιαστημικός, στρατιωτικός και ούτω καθεξής.



Ικανότητα τεχνολογίας:

Στοιχείο Τεχνικές παράμετροι
Στρώματα 1-28 στρώματα
Εσωτερικά ελάχιστα ίχνος/διάστημα στρώματος 4/4 mil
Έξω ελάχιστο ίχνος στρώματος, διάστημα 4/4 mil
Εσωτερικός ανώτατος χαλκός στρώματος 4 OZ
Έξω ανώτατος χαλκός στρώματος 4 OZ
Εσωτερικός ελάχιστος χαλκός στρώματος 1/3 oz
Έξω ελάχιστος χαλκός στρώματος 1/3 oz
Ελάχιστο μέγεθος τρυπών 0,15 χιλ.
Max.board πάχος 6 χιλ.
Min.board πάχος 0.2mm
Max.board μέγεθος 680*1200 χιλ.
Ανοχή PTH +/--0.075mm
Ανοχή NPTH +/--0.05mm
Countersink ανοχή +/--0.15mm
Ανοχή πάχους πινάκων +/-10%
Ελάχιστο BGA 7mil
Ελάχιστο SMT 7*10 mil
Γέφυρα μασκών ύλης συγκολλήσεως 4 mil
Χρώμα μασκών ύλης συγκολλήσεως Άσπρος, μαύρος, μπλε, πράσινος, κίτρινος, κόκκινος, κ.λπ.
Χρώμα μύθου Άσπρος, μαύρος, κίτρινος, γκρίζος, κ.λπ.
Η επιφάνεια τελειώνει HAL, OSP, βύθιση Ni/Au, IMM silver/SN, ENIG
Υλικά πινάκων FR-4 υψηλό TG HighCTI αλόγονο ελεύθερο PCB Bsed αργιλίου, υψηλή συχνότητα (rogers, isola), χαλκός - βασίστε το PCB
Έλεγχος σύνθετης αντίστασης +/-10%
Τόξο και συστροφή ≤0.5


HAL μέσω του διπλασίου τρυπών πλαισίωσε τον πίνακα κυκλωμάτων 2 PCB PWB στρώματος 0

FAQ:

1. Πώς ACCPCB εξασφαλίζει ποιότητα;

   Υψηλός μας - τα ποιοτικά πρότυπα επιτυγχάνονται με τον ακόλουθο.

1.1 η διαδικασία ελέγχεται αυστηρά κάτω από τα πρότυπα του ISO 9001:2008.
1.2 εκτενής χρήση του λογισμικού στη διαχείριση της διαδικασίας παραγωγής
1.3 εξοπλισμοί και εργαλεία δοκιμής κράτος--τέχνης. Π.χ. πετώντας έλεγχος, ε-δοκιμή, επιθεώρηση ακτίνας X, AOI (αυτοματοποιημένος οπτικός επιθεωρητής).
1.4.Dedicated ομάδα εξασφάλισης ποιότητας με τη διαδικασία περιπτωσιολογικής ανάλυσης αποτυχίας

2. Ποια είδη πινάκων μπορεί ACCPCB να επεξεργαστεί;

   Κοινό FR4, υψηλός-TG και αλόγονο-ελεύθεροι πίνακες, Rogers, Αρλόν,       Telfon, αργίλιο/χαλκός-βασισμένοι πίνακες, pi, κ.λπ.


3. Ποια στοιχεία απαιτούνται για την παραγωγή PCB;

   Αρχεία PCB Gerber με το σχήμα rs-274-Χ.


4. Ποια είναι η χαρακτηριστική ροή διαδικασίας για το πολυστρωματικό PCB;

    Ο υλικός κοπής → εσωτερικός ξηρός εσωτερικός AOI ταινιών → εσωτερικός σωρός στρώματος → χαρακτικής → πολυ -πολυ-bond→ που πιέζει επάνω → που τρυπά → με τρυπάνι PTH επιτροπής → επένδυσης → την εξωτερική ξηρά ταινιών → σχεδίων εξωτερική AOI επένδυσης → εξωτερική επιφάνεια Mark → τμημάτων μασκών → ύλης συγκολλήσεως → χαρακτικής → τελειώνει → καθοδηγώντας την οπτική επιθεώρηση → → E/T.
