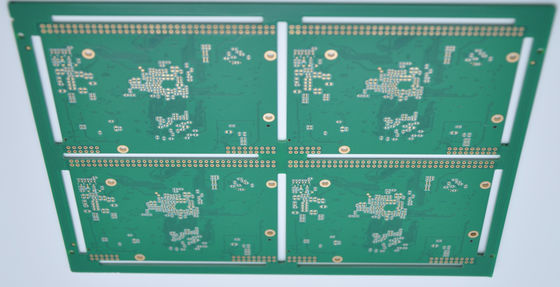

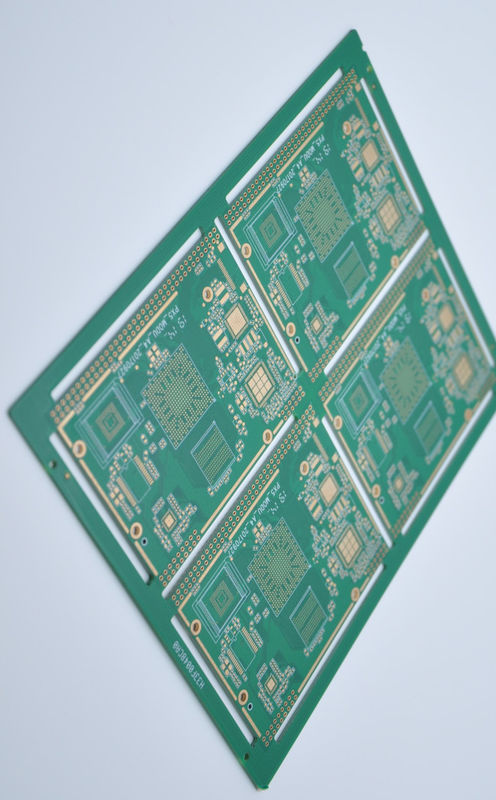

Ροή Chart.pdf PCB
Εφαρμογή προϊόντων:
Τα προϊόντα μας χρησιμοποιούνται ευρέως στο μετρητή, ιατρικό, ηλιακή ενέργεια, κινητή, επικοινωνία, βιομηχανικός έλεγχος, ηλεκτρονική δύναμης, ασφάλεια, κατανάλωση, υπολογιστής, αυτοκίνητος, αεροδιαστημικός, στρατιωτικός και ούτω καθεξής. Άνω των 75% των προϊόντων μας εξάγεται στην Ευρώπη, τη Βόρεια Αμερική, την Ιαπωνία και άλλες ειρηνικοασιατικές χώρες.
Ικανότητα τεχνολογίας:
Στοιχείο |
Τεχνικές παράμετροι |
Στρώματα |
1-28 στρώματα |
Εσωτερικά ελάχιστα ίχνος/διάστημα στρώματος |
4/4 mil |
Έξω ελάχιστο ίχνος στρώματος, διάστημα |
4/4 mil |
Εσωτερικός ανώτατος χαλκός στρώματος |
4 OZ |
Έξω ανώτατος χαλκός στρώματος |
4 OZ |
Εσωτερικός ελάχιστος χαλκός στρώματος |
1/3 oz |
Έξω ελάχιστος χαλκός στρώματος |
1/3 oz |
Ελάχιστο μέγεθος τρυπών |
0,15 χιλ. |
Max.board πάχος |
6 χιλ. |
Min.board πάχος |
0.2mm |
Max.board μέγεθος |
680*1200 χιλ. |
Ανοχή PTH |
+/--0.075mm |
Ανοχή NPTH |
+/--0.05mm |
Countersink ανοχή |
+/--0.15mm |
Ανοχή πάχους πινάκων |
+/-10% |
Ελάχιστο BGA |
7mil |
Ελάχιστο SMT |
7*10 mil |
Γέφυρα μασκών ύλης συγκολλήσεως |
4 mil |
Χρώμα μασκών ύλης συγκολλήσεως |
Άσπρος, μαύρος, μπλε, πράσινος, κίτρινος, κόκκινος, κ.λπ. |
Χρώμα μύθου |
Άσπρος, μαύρος, κίτρινος, γκρίζος, κ.λπ. |
Η επιφάνεια τελειώνει |
HAL, OSP, βύθιση Ni/Au, IMM silver/SN, ENIG |
Υλικά πινάκων |
FR-4 υψηλό TG HighCTI αλόγονο ελεύθερο PCB Bsed αργιλίου, υψηλή συχνότητα (rogers, isola), χαλκός - βασίστε το PCB |
Έλεγχος σύνθετης αντίστασης |
+/-10% |
Τόξο και συστροφή |
≤0.5 |
FAQ:
1. Πώς ACCPCB εξασφαλίζει ποιότητα;
Υψηλός μας - τα ποιοτικά πρότυπα επιτυγχάνονται με τον ακόλουθο.
1.1 η διαδικασία ελέγχεται αυστηρά κάτω από τα πρότυπα του ISO 9001:2008.
1.2 εκτενής χρήση του λογισμικού στη διαχείριση της διαδικασίας παραγωγής
1.3 εξοπλισμοί και εργαλεία δοκιμής κράτος--τέχνης. Π.χ. πετώντας έλεγχος, ε-δοκιμή, επιθεώρηση ακτίνας X, AOI (αυτοματοποιημένος οπτικός επιθεωρητής).
1.4.Dedicated ομάδα εξασφάλισης ποιότητας με τη διαδικασία περιπτωσιολογικής ανάλυσης αποτυχίας
2. Ποια είδη πινάκων μπορεί ACCPCB να επεξεργαστεί;
Κοινό FR4, υψηλός-TG και αλόγονο-ελεύθεροι πίνακες, Rogers, Αρλόν, Telfon, αργίλιο/χαλκός-βασισμένοι πίνακες, pi, κ.λπ.
3. Ποια στοιχεία απαιτούνται για την παραγωγή PCB;
Αρχεία PCB Gerber με το σχήμα rs-274-Χ.
4. Ποια είναι η χαρακτηριστική ροή διαδικασίας για το πολυστρωματικό PCB;
Ο υλικός κοπής → εσωτερικός ξηρός εσωτερικός AOI ταινιών → εσωτερικός σωρός στρώματος → χαρακτικής → πολυ -πολυ-bond→ που πιέζει επάνω → που τρυπά → με τρυπάνι PTH επιτροπής → επένδυσης → την εξωτερική ξηρά ταινιών → σχεδίων εξωτερική AOI επένδυσης → εξωτερική επιφάνεια Mark → τμημάτων μασκών → ύλης συγκολλήσεως → χαρακτικής → τελειώνει → καθοδηγώντας την οπτική επιθεώρηση → → E/T.
