Τόπος καταγωγής: | Κίνα |
Μάρκα: | ACCPCB |
Πιστοποίηση: | ISO, UL, SGS,TS16949 |
Αριθμό μοντέλου: | P1116123 |
Ποσότητα παραγγελίας min: | 10PCS |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | Κενή συσκευασία με desiccant |
Χρόνος παράδοσης: | 10-12DAYS |
Όροι πληρωμής: | L/C / T/T/Western Union/Paypal |
Δυνατότητα προσφοράς: | 30,000SQ.M/Per μήνας |
Υλικό: | FR4 TG170 | Πάχος: | 1.80mm |
---|---|---|---|
Η επιφάνεια τελειώνει: | Χρυσός βύθισης | Στρώμα: | 12L |
Χαλκός thicknes:: | 2oz σε κάθε στρώμα | Πρότυπα PCB: | ΕΠΙ-Α-610 Δ |
Σύνθετη αντίσταση: | 90ohm | Ελάχιστο μέγεθος τρυπών: | 4mil |
Ελάχιστο πλάτος γραμμών: | 4mil | Ελάχιστος χαλκός Thicness: | 20um |
Χρώμα μασκών ύλης συγκολλήσεως: | Πράσινο, κίτρινο, κόκκινο, μαύρο κ.λπ. | εφαρμογή: | Όργανο ελέγχου LCD |
Υψηλό φως: | PCB ελέγχου σύνθετης αντίστασης 1.80mm,TG170 PCB ελέγχου σύνθετης αντίστασης,2OZ PCB ελέγχου σύνθετης αντίστασης |

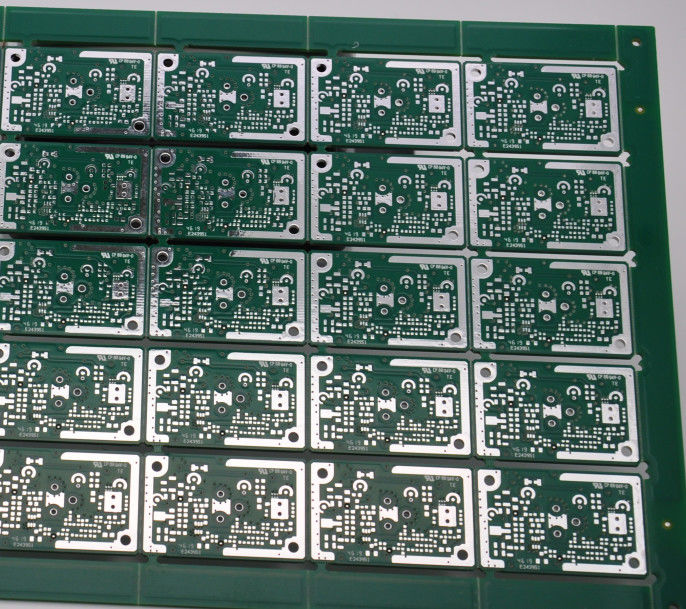

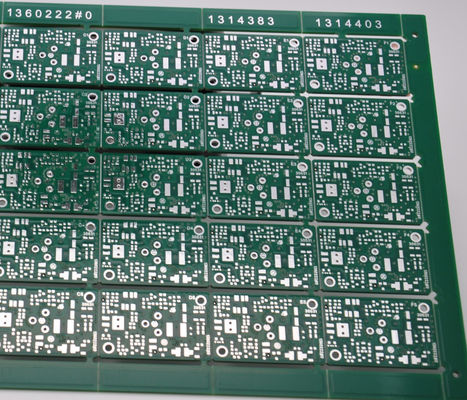

fr4TG170 2 OZ χαλκού 12 στρώματα 1.80mm PCB ελέγχου σύνθετης αντίστασης
Περιγραφή παραγωγής:
αυτός ο πίνακας είναι PCB 12layer που χρησιμοποιείται στην ασύρματη παραγωγή τηλεχειρισμού. Το πρωτότυπο PCB, samll μέσου και μεγάλου όγκος volum, γίνεται αποδεκτό. κανένα αίτημα MOQ για τους νέους πίνακες.
Περιγραφή παραγωγής του PCB σύνθετης αντίστασης:
Τύποι παραγωγής: | fiberRigid PCB |
Στρώμα: |
12 στρώματα |
Υλικό βάσεων: | FR4 tg170 |
Πάχος χαλκού: | 2 /2/2/2/2/2 2 2/2/2/2/2 oz |
Πάχος πινάκων: | 1.80mm |
Τα λεπτά τελειώνουν το μέγεθος τρυπών: | 8 mil (0.10mm) |
Ελάχιστο πλάτος γραμμών: | 4 mil |
Ελάχιστο διάστημα γραμμών: | 4 mil |
Επιφάνεια που τελειώνει: | ENIG, OSP, HASL, χρυσή, χρυσή επένδυση βύθισης |
Ανοχή τρυπών διάτρυσης: | +/-3 mil (0.075mm) |
Ελάχιστη ανοχή περιλήψεων: | +/-4 mil (0.10mm) |
Μέγεθος επιτροπής εργασίας: | ανώτατος: 1200mmX600mm (47» X24») |
Σχεδιάγραμμα περιλήψεων: | Punching, δρομολόγηση, CNC που καθοδηγεί + κομμένος |
Μάσκα ύλης συγκολλήσεως: | LPI μάσκα ύλης συγκολλήσεως, μάσκα Peelable |
Χρώμα μασκών ύλης συγκολλήσεως: | Μπλε, μαύρος, κίτρινος, μεταλλίνη πράσινη |
Πιστοποιητικό: | UL, CQC, TS16949, ISO14000, ROHS |
Χρώμα Silkscreen: | Άσπρος |
Συστροφή και τόξο: | όχι περισσότεροι από 0.75% |
Εφαρμογή προϊόντων:
1, όργανο ελέγχου ασφάλειας: Τηλέφωνο Moible, PDA, ΠΣΤ, caramer όργανο ελέγχου κ.λπ.
2, επικοινωνία τηλεπικοινωνιών: ασύρματη κάρτα του τοπικού LAN, XDSL δρομολογητής, κεντρικοί υπολογιστές, οπτική συσκευή, σκληρός δίσκος κ.λπ.
3, καταναλωτικά ηλεκτρονικά: TV, DVD, ψηφιακό Caramer, αέρας conditoner, ψυγείο, μετασχηματιστής κ.λπ.
4, όχημα Electronices: Αυτοκίνητο κ.λπ.
5, βιομηχανικοί έλεγχοι: Ιατρική συσκευή, εξοπλισμός UPS, συσκευή ελέγχου κ.λπ.
6, στρατιωτικός & υπεράσπιση: Στρατιωτικά όπλα κ.λπ.
Άκαμπτη τεχνική ικανότητα PCB:
Στοιχεία | Τεχνική ικανότητα | ||
Στρώματα | 1-28 στρώματα | Ελάχιστα πλάτος/διάστημα γραμμών | 4mil |
Max.board μέγεθος (single&doule πλαισίωσε) |
600*1200mm | Min.annular χτυπήστε το πλάτος: vias | 3mil |
Η επιφάνεια τελειώνει |
Αμόλυβδη, χρυσή λάμψη HAL Ασήμι βύθισης, χρυσός βύθισης, Sn βύθισης, σκληρός χρυσός, OSP, ect |
Min.board πάχος (πολυστρωματικό) | 4layers: 0.4mm 6layers: 0.6mm
8layers: 1.0mm
10layers: 1.20mm
|
Υλικά πινάκων |
FR-4 υψηλό Tg υψηλό CTI αλόγονο ελεύθερο υψηλή συχνότητα (rogers, taconic, PTFE, nelcon, ISOLA, polyclad 370 ωρ.) βαρύς χαλκός, Φύλλο πλαστικού βάσεων μετάλλων clade |
Πάχος επένδυσης (τεχνική: Βύθιση Ni/Au) |
Τύπος επένδυσης: Νι IMM, ελάχιστο/ανώτατο πάχος: 100/150U» τύπος επένδυσης: Au IMM, ελάχιστο/ανώτατο πάχος: 2/4U» |
Έλεγχος σύνθετης αντίστασης | ± 10% |
Απόσταση μεταξύ γραμμή για να επιβιβαστεί στην άκρη |
Περίληψη: 0.2mm Β-ΠΕΡΙΚΟΠΗ: 0.4mm |
Πάχος χαλκού βάσεων (εσωτερικό και εξωτερικό στρώμα) |
Ελάχιστο πάχος: 0,5 OZ Max.thickness: 6OZ | Min.hole μέγεθος (πάχος ≥2mm πινάκων) | Πτυχή ratio≤16 |
Τελειωμένο πάχος χαλκού | Εξωτερικά στρώματα: Min.thickness 1 OZ,
Max.thickness 10 OZ
Εσωτερικά στρώματα:
Min.thickness: 0.5OZ,
Max.thickness: 6 OZ
|
Max.board πάχος (single&doule πλαισιωμένος) | 3.20mm |
Χρονική ανοχή:
Χρονική ανοχή | 2 /L | 4 /L | 6/ Λ | 8/ Λ |
Διαταγή δειγμάτων | 3-5days | 6-8days | 10-12days | 12-14days |
Μαζική παραγωγή | 7-9days | 8-10days | 12-15days | 15-18days |
FAQ:
1. Ποια στοιχεία απαιτούνται για την παραγωγή PCB;
Αρχεία PCB Gerber με το σχήμα rs-274-Χ.
2. Ποια είδη πινάκων μπορεί ACCPCB να επεξεργαστεί;
Κοινό FR4, υψηλός-TG και αλόγονο-ελεύθεροι πίνακες, Rogers, Αρλόν, Telfon, αργίλιο/χαλκός-βασισμένοι πίνακες, pi, κ.λπ.
3. Ποια είναι η χαρακτηριστική ροή διαδικασίας για το πολυστρωματικό PCB;
Ο υλικός κοπής → εσωτερικός ξηρός εσωτερικός AOI ταινιών → εσωτερικός σωρός στρώματος → χαρακτικής → πολυ -πολυ-bond→ που πιέζει επάνω → που τρυπά → με τρυπάνι PTH επιτροπής → επένδυσης → την εξωτερική ξηρά ταινιών → σχεδίων εξωτερική AOI επένδυσης → εξωτερική επιφάνεια Mark → τμημάτων μασκών → ύλης συγκολλήσεως → χαρακτικής → τελειώνει → καθοδηγώντας την οπτική επιθεώρηση → → E/T.
4. Πόσοι τύποι επιφανειών τελειώνουν ACCPCB μπορούν να κάνουν;
ACCPCB έχει την πλήρη σειρά επιφάνειας να τελειώσει, όπως: ENIG, OSP, εάν-HASL, χρυσή επένδυση (μαλακά/σκληρά), ασήμι βύθισης, κασσίτερος, ασημένια επένδυση, επένδυση κασσίτερου βύθισης, μελάνι άνθρακα και κ.λπ…. OSP, ENIG, OSP + ENIG που χρησιμοποιείται συνήθως στο HDI, συνήθως συστήνουμε ότι χρησιμοποιείτε έναν πελάτη ή ένα OSP OSP + ENIG εάν μέγεθος BGA PAD λιγότερο από 0,3 χιλ.
5. Πώς ACCPCB εξασφαλίζει ποιότητα;
Υψηλός μας - τα ποιοτικά πρότυπα επιτυγχάνονται με τον ακόλουθο.
1.1 η διαδικασία ελέγχεται αυστηρά κάτω από τα πρότυπα του ISO 9001:2008.
1.2 εκτενής χρήση του λογισμικού στη διαχείριση της διαδικασίας παραγωγής
1.3 εξοπλισμοί και εργαλεία δοκιμής κράτος--τέχνης. Π.χ. πετώντας έλεγχος, ε-δοκιμή, επιθεώρηση ακτίνας X, AOI (αυτοματοποιημένος οπτικός επιθεωρητής).
1.4.Dedicated ομάδα εξασφάλισης ποιότητας με τη διαδικασία περιπτωσιολογικής ανάλυσης αποτυχίας
